v型滤池ABS滤板施工方案

ABS滤板主要用于自来水厂、污水厂、工业生产污水处理系统中的V型滤池中，ABS滤板采用ABS模板排版，钢筋编网固定，浇筑混凝土一体成型，其具有整体性好，施工方便，一经成型后不会漏水漏气，是很多新建水厂、旧水厂改造项目的更好选择方案。且此种滤板工艺使用的滤头在后期只需更换滤帽和滤杆部分即可，无需整套更换滤头，且更换操作简便。

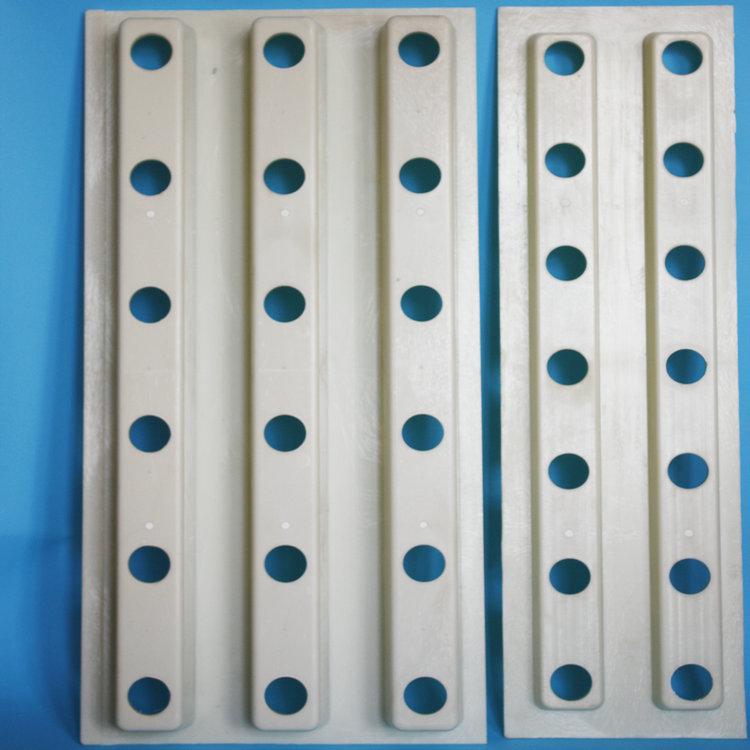

ABS模板生产通过大型注塑机注塑加工而成，尺寸大小可定制，常用有：1138*617*100mm（24孔/32孔）、1138*920*80mm（36孔）、

963*965*80mm（49孔）、963*920*80mm（36孔）、963*467*80mm（18孔）、963*443*80mm（21孔）、964*950*40mm（40孔）

ABS模板尺寸选择主要根据滤池设计长宽尺寸进行选择，特殊情况可以加工定制，选择灵活性较大，不像传统水泥预制滤板受模具尺寸限制。

V型滤池中ABS 滤板配套使用滤头为长柄可调式滤头，其材质为整体ABS材质、滤帽ABS+预埋座、滤杆PP材质，产品价格成本有所差异，根据业主用户设计选择要求提供。

可调式长柄滤头产品滤帽部分缝隙有0.4mm/1mm/2mm三种，自来水厂、供水站一般选择0.4mm缝隙滤帽，循环水、污水处理选择1mm/2mm缝隙，其次滤池中填充滤料型号选择也是参考因素。

V型滤池施工注意事项：

滤池在土建时要保证滤梁平整度，从而保证滤板铺装时的平整度，平整度对滤板的整体性有影响。且需要注意墙体的气孔不能堵，两个池子的气孔误差在0.2-0.5公分，两个池子平整度误差不超过1公分。ABS滤板的尺寸、型号需要根据图纸设计要求选择。

V型滤池中ABS滤板施工顺序：

1、【ABS滤板固定】确定现场滤梁平整度以及上述施工注意事项后，将ABS滤板均匀有需排列摆放在滤梁上，两块滤板搭边处用燕尾螺丝钉固定（2-3个点），两侧用自拱螺丝固定在滤梁上面。

2、【钢筋网编扎】钢筋采用双纵单相绑扎，纵筋中10号钢筋，横筋中12号钢筋，首先每个梁放一根中12的横筋，再放中10的纵筋，每个凹型放一根中10钢筋和12钢筋绑扎，底部钢筋要做到0.5-1公分的保护层，绑扎完毕之后把梁上的直筋弯下来，放在上层钢筋，上层钢筋横纵都有的情况下放在有空间的位置即可，注意不能放在滤板上有圆孔的位置。然后进行绑扎，上层钢筋距离板面往上起6-7公分，保证有3公分左右的保护层，钢筋四周与预埋钢板进行焊接。

3、【开始预埋工作】钢筋绑扎完毕检查没有问题，开始插入长柄滤头的预埋座，预埋座上面要保证施工盖已经拧好拧紧。

4、【浇筑混凝土】浇筑混凝土型号C30，换细石（中0.5-1）细石。混凝土浇筑高度与预埋件平齐。

5、【安装滤头】混凝土完全凝固硬化之后，去掉施工盖，安装滤杆、滤帽部分。

6、【试水】完成以上工序，无误后进行试水试气。

7、【装填滤料】填入所需使用的水处理滤料。

    巩义市亿洋水处理材料有限公司承接V型滤池的ABS模板滤板、QSK-I/QAK-II可调式长柄滤头的材料供应，滤池施工技术指导服务。无需现场指导可以提供施工使用安装说明资料。我公司常年供应ABS滤板，ABS滤头滤帽，产品质量过硬，种类尺寸丰富多样化，可以满足不同滤池设计要求，价格与质量相匹配。
